Projet Dogs : ordinateur – console de jeux libre


Présentation

Ce système est composé d’une carte électronique et de plusieurs programmes.

Il se caractérise par la gratuité de l’ensemble du projet, par l’accès aux différentes sources du projet électronique et informatique.

Le cœur est un microcontrôleur PIC 18F cadencé à 48Mhz. Il dispose d’une bonne puissance de calcul grâce à son architecture RISC. Grâce aussi à sa RAM et sa mémoire de sauvegarde intégrée cadencée à la même fréquence. La mémoire vidéo et externe du PIC.

Quelques chiffres comparatifs avec les PC (valeurs approximatives) :

– Consommation électrique de 200 à 500 fois inférieures
– Prix de 10 à 15 fois inférieures
– Taille (Volume) de 500 à 1000 fois inférieures

Il peut aussi être utilisé comme :

– base de développement électronique
– système d’apprentissage

Quelques applications en détails

Base pour développement électronique

L’électronique est simple et économique (autour d’un microcontrôleur PIC18). La carte dispose de plusieurs ports : sortie vidéo, clavier, souris, son stéréo, manette de jeux, USB, série. En plus des entrées-sorties standards, il possède des ports utiles pour les développeurs. Les ports (entrées analogiques, USART, I2C, PWM, interruptions, etc.. ), permettent d’améliorer grandement les fonctionnalités de ses propres montages.

Ordinateur ou console de jeux

À ce stade elle ne peut pas rivaliser avec les consoles de jeux surpuissantes. Mais elle dispose tout de même d’une bonne mémoire vidéo rapide permettant des performances honorables.

Base d’apprentissage

Cette console est tout à fait fonctionnelle. Elle est programmable en assembleur PIC et en Ansi-C. On peut utiliser les deux langages ou seulement un seul. Sa programmation est vraiment très simple.

Exemple :

Afficher le mot bonjour sur un écran :

void main()
{
printf(« bonjour ») ;
}

Système nomade.

Lecture de vidéos, musique, jeux vidéo, logiciels divers. Grâce à sa petite taille : faible consommation électrique (les programmes gérant cette fonctionnalité ne sont pas encore disponibles).

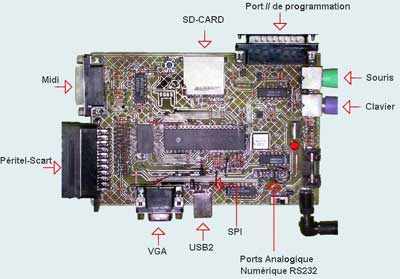

Ports principaux du système

Projet_Dogs

  • Clavier + souris USB
  • Carte mémoire SD-CARD
  • Série
  • Manette de jeux MIDI
  • Son
  • Péritel (pour écran de télévision)
  • VGA (pour les moniteurs)
  • Autres ports utilisables pour des applications électroniques (analogique, SPI, I2C, PWM, etc. ). Toutes les caractéristiques : fdogs.free.fr/?caract

Plus d’informations
